지주와 일체화된 연결구가 적용된
고강성 안전난간

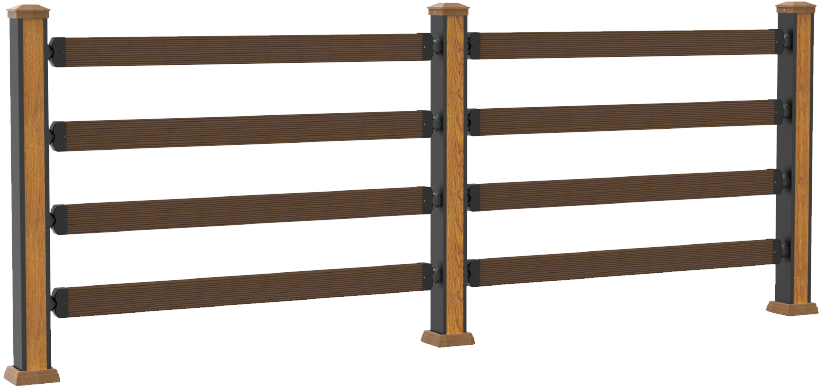

                        보행로의 경계 유지 및 추락방지, 사고 예방의 목적으로 설치되는 안전울타리(디자인형 울타리)로 특허 제 10-2135417호 "지주대 내부에서 난간살대의 경사로를 조절하는 안전난간"을 적용한 안전지주와 난간살대의 결합체결 구조 안전울타리에 적용합니다.

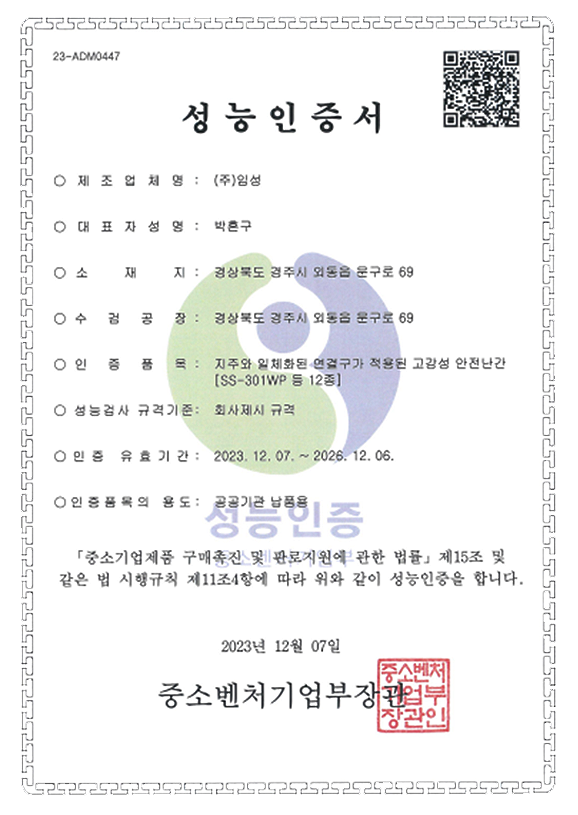

성능인증서
특허 제10-2135147호
성능인증 23-ADM0447호
성능인증 울타리 핵심 구조 Ⅰ

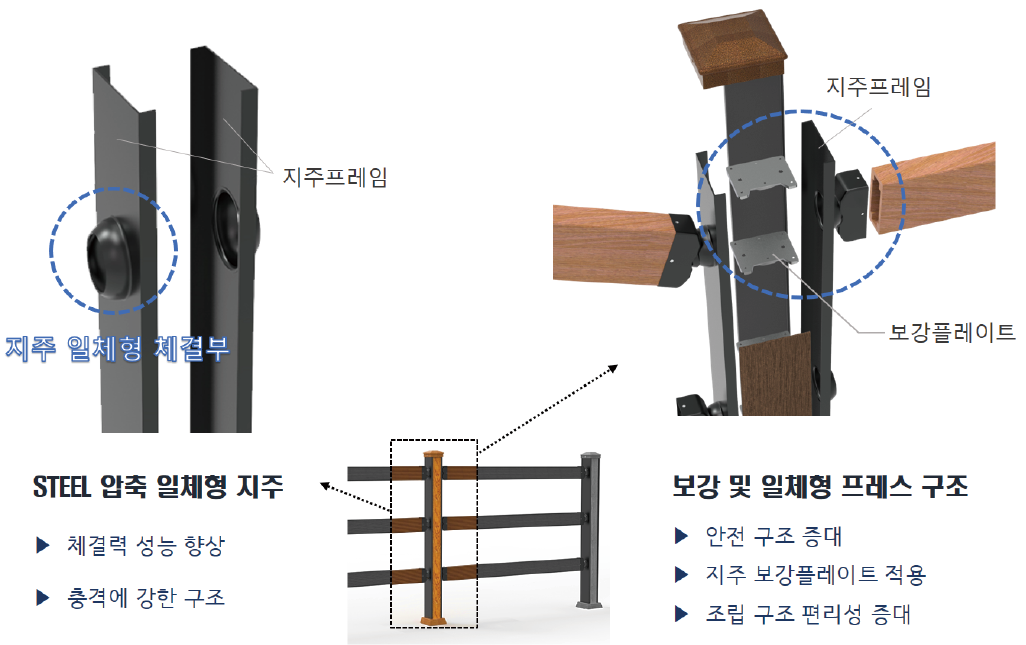

                            STEEL 재질의 "ㄷ"형태의 제1지주 프레임과 대칭형태의 제2지주 프레임을 프레스로 압축하여 제작하고, 지주의 측면에도 압축 성형된 연결체결부를 곡면으로 일체화시켜 제작하여 난간 살대와 강하게 결합 체결되도록 구조 개선

                            STEEL 재질의 "ㄷ"형태의 지주 프레임 내부에 보강플레이트를 적용하여 외부충격에 강하게 대응되도록 안정 성능이 향상된 구조 개선

                            지주 주 재질을 STEEL로 적용 제작하고, 프레스 압축가공으로 전체 공정의 간소화와 강도를 높힘으로 일반 목재, 알루미늄 재질의 지주 대비 우수한 강성으로 체결력을 향상시킨 구조 개선

성능인증 울타리 핵심 구조 Ⅱ

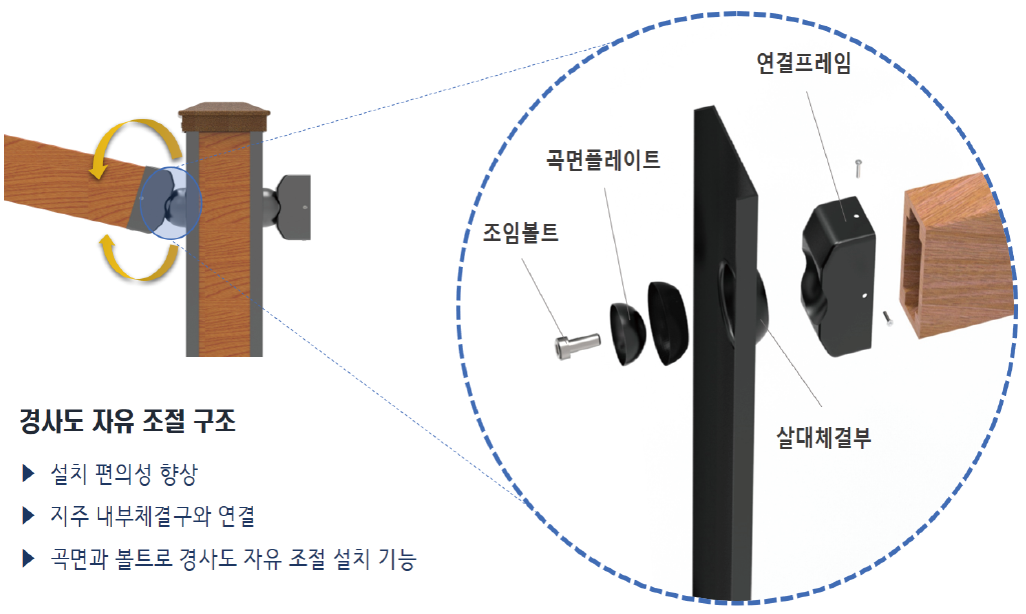

                            난간 살대 체결부는 반구형상이며, 난간살대(횡바) 설치부도 반구 형상으로 상호 맞물림이 대응되는 형상으로 체결되도록 하고, 지주대 내부에서 조임 볼트로 자유로운 경사각도를 조절할 수 있는 구조 개선
