보도교량

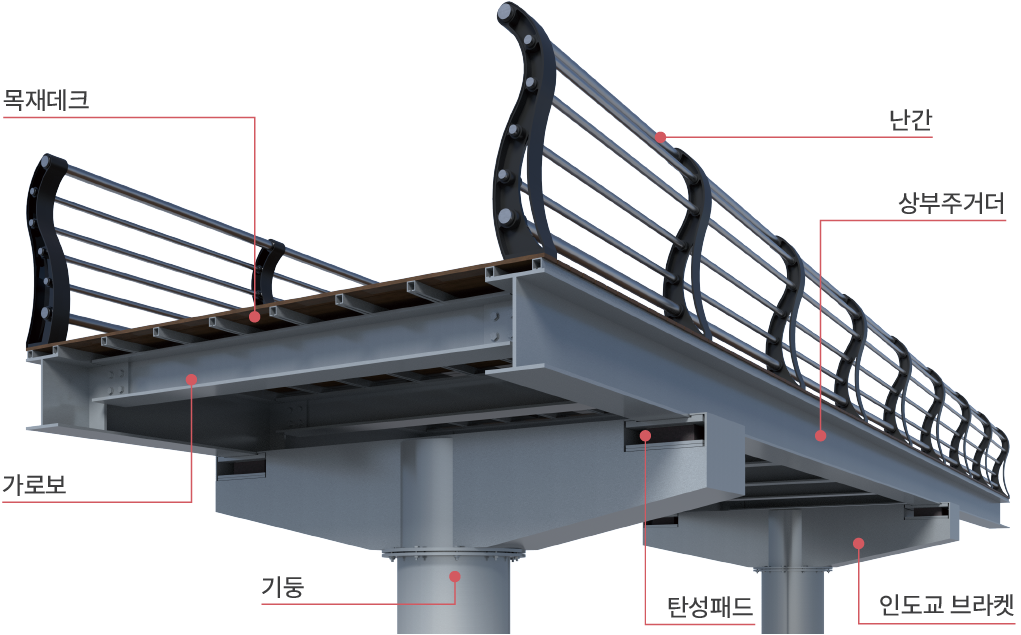

내진보강 일체형 인도교
강관말뚝을 천공 및 근입한 후 말뚝상부에 인도교 브라켓을 이용
탄성패드를 설치하여 내진보강성능이 우수한 일체형 인도교 공법

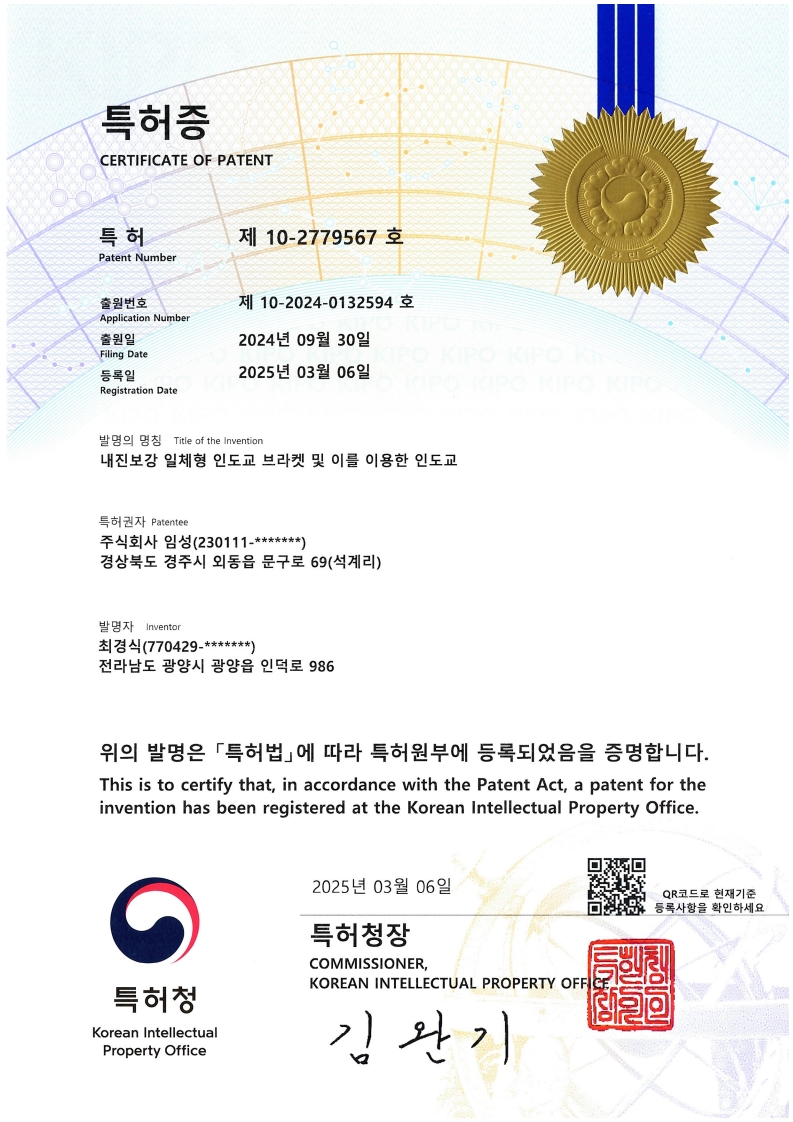

특허증
특허 제10-2779567호
공법 요약
구 분
공법특징
유지관리
시공성
경제성
구조안전성
내 용
지점부에 탄성패드 적용으로 응력분산 구조적 안전성 확보
구조적인 안정성은 물론 변형저항이 우수하여 유지관리가 우수
대부분 부재를 공장제작으로 설치하여, 현장 용접을 최소화하여 품질에 우수
하중이나 충격은 물론 지진 등에 의해 발생되는 진동을 완충시켜 인도교의 피로수명 절감
지점부에 탄성패드를 이용 거더를 설치하고 중앙부에 집중되는
응력에 내진보강성능을 이용 안전성 확보
구조 안정성
구 분
일반 플레이트거더
지주식 변단면 플레이트거더
개념도
응력도
처 짐
31mm
29mm
검토결과 변단면거더 설치로 대비 약 5~10% 응력 감소 연속지점부 안정성 증대

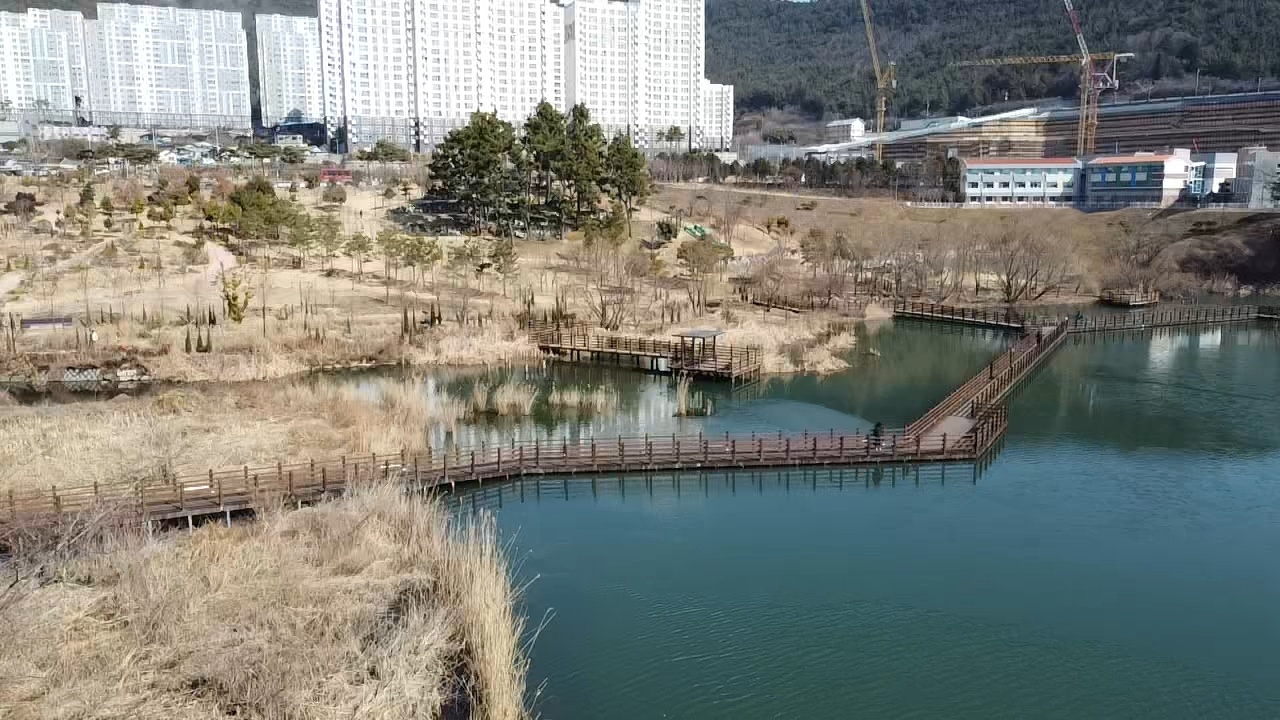

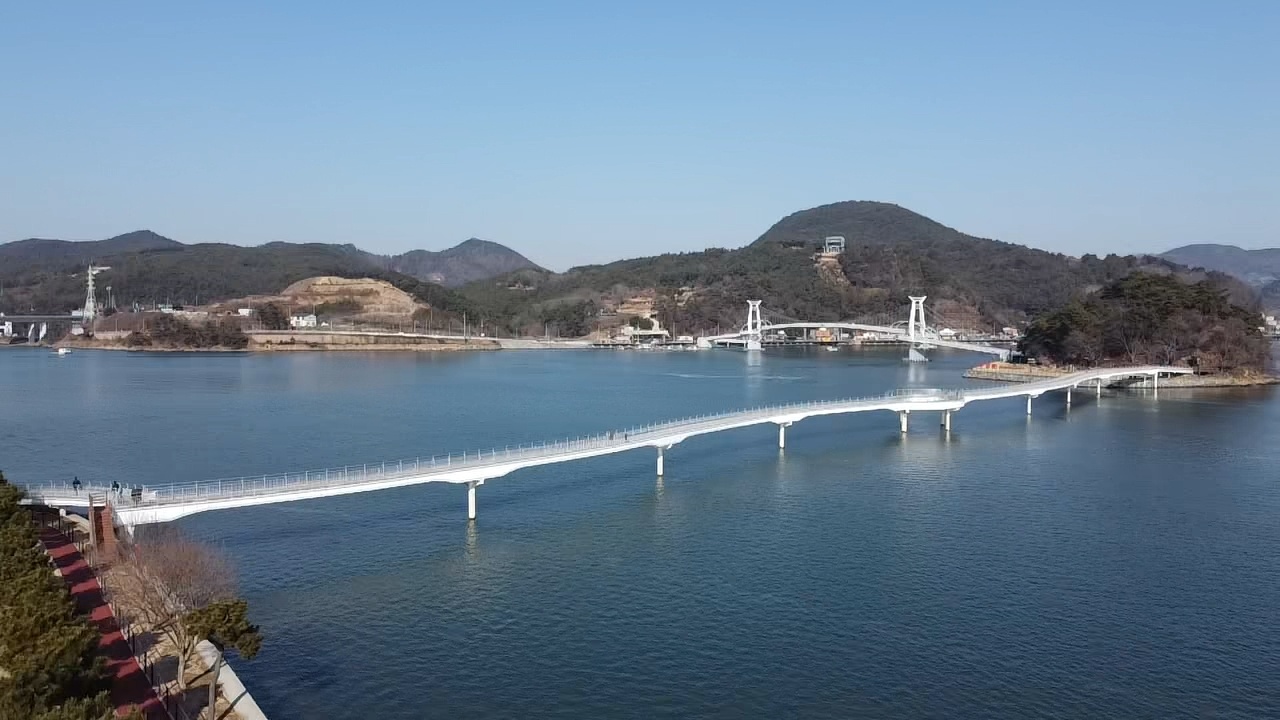

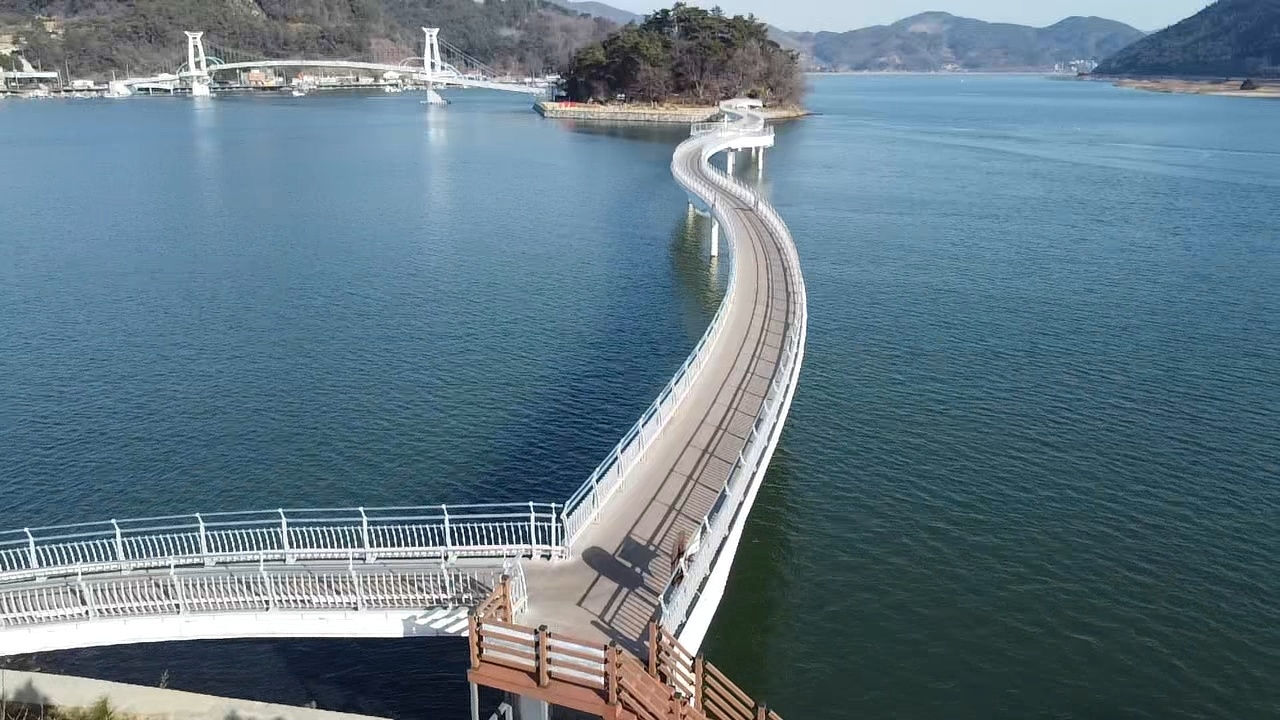

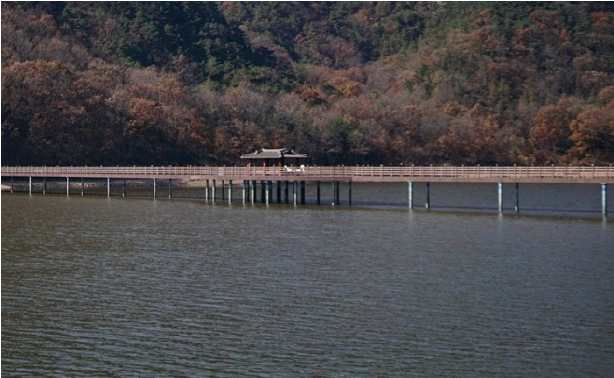

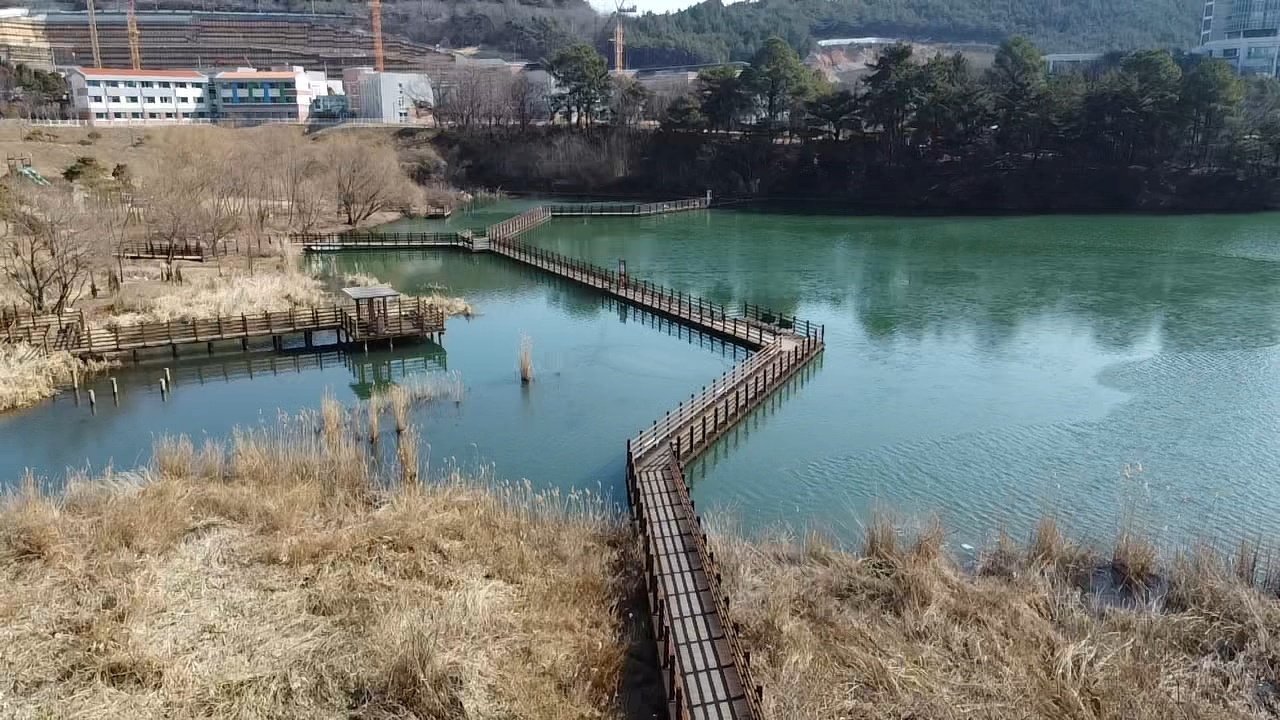

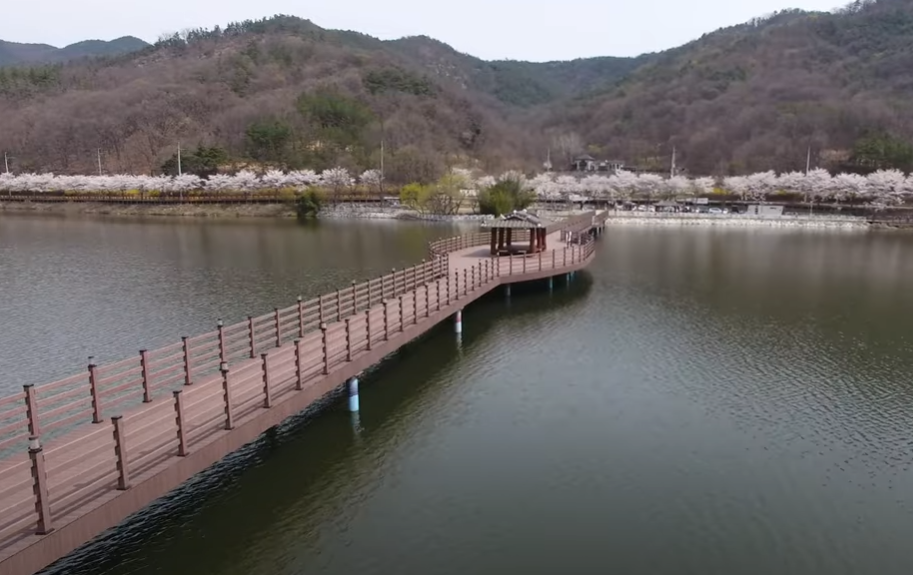

시공 사례
전라남도, 망덕포구 관광명소화사업 4단계
전라남도, 망덕포구 관광명소화사업 4단계
광양시, 마동저수지 수변공원조성사업
광양시, 마동저수지 수변공원조성사업
김천시, 드림밸리 오색 테마공원 조성사업
김천시, 드림밸리 오색 테마공원 조성사업
