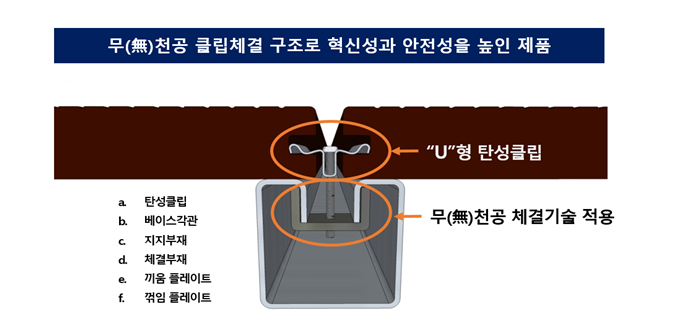

가. 기술적용 구조
· 연결클립은 “U”형 날개의 탄성력 작용으로 견고히 밀착체결 되는 원리적용.
· 연결클립은 끼움플레이트와 고정하는 고정지지부재, 볼트로 구성 됨.
· 베이스각관은 중앙에 연결클립 체결위치 이동 편의성과 체결 강화를 위한 “ㄷ”형 구조로 기술적용 제작 됨 → 1차 고정 후 연결클립으로 2차 고정.
· 무(無)천공 체결 마무리 단계로 볼트와 연결클립, 베이스각관이 견고히 체결되도록 하부에 지지부재를 적용하여 완성 함.
· 체결 위치 선정이 이동이 자유롭고 원하는 위치에 정확하게 체결 가능한 구조.
나. 기술적용 특허 제10-1796884호

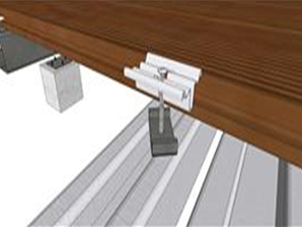

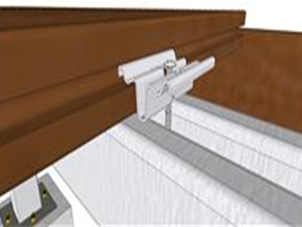

1) 'U'자형 탄성연결클립 적용
[ U자형 탄성연결클립 이미지 ]
① 체결구 : 끼움부재와 지지부재를 체결하여 베이스각관에 데크부재를 고정시키는 역할
② 끼움부재 : 끼움구멍과 끼움플레이트로 구성되며, 끼움플레이트는 체결부재에 의해 체결될 때 탄성적으로 체결 고정되는 기능
③ 지지부재 : 끼움부재의 끼움구멍에 대응되도록 수평플레이트와 꺽임플레이트로 구성되어 지지력을 강화하는 기능.

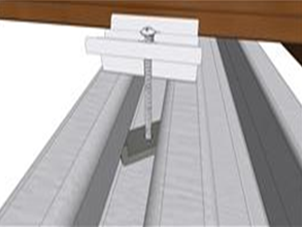

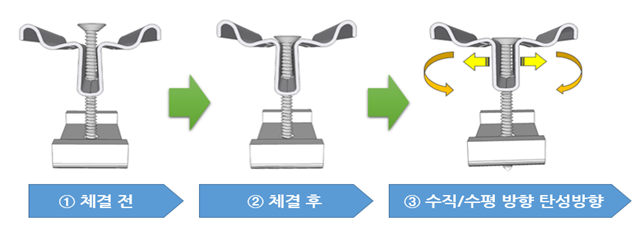

[ 탄성변형과정 ]

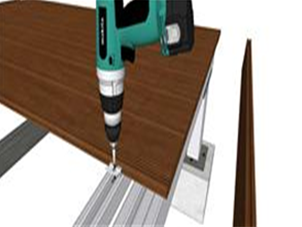

①,② 클립세트를 장선에 삽설한 후 데크홈에 1차 체결.
③ 볼트 체결시 끼움부재의 끼움플레이트가수직, 수평방향으로 탄성유지상태가 되어 데크홈과 밀착하여 2차 체결 됨.

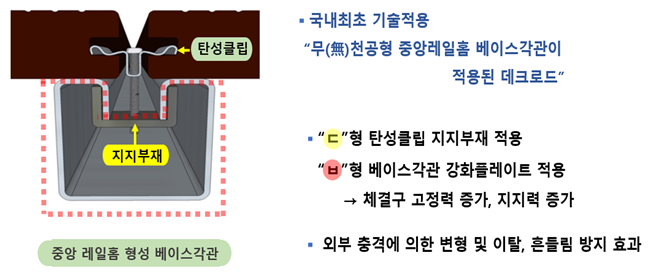

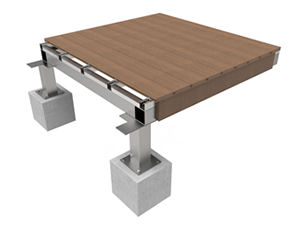

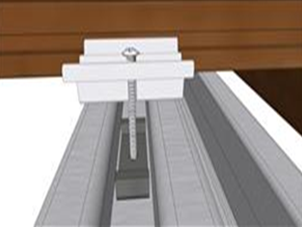

2) 'ㄷ'자형 베이스각관 적용
① 국내최초 기술적용 → “무(無)천공형 베이스각관 적용 데크로드”
② 베이스각관 중앙의 레일홈으로 연결클립 체결을 위한 위치선정 이동이 자유롭고 설계에 따른 정확한 위치에 빠른 시간에 체결되는 구조로 제작.
③ 탄성클립 지지부재 “ㄷ”형상과 베이스각관의 강화플레이트 “ㅂ”형상 구조에 의해 상호 맞물 림으로 고정되는 특징으로 체결지지력이 강화되는 성능.
④ 외부충격에 인한 변형되어 이탈되거나 흔들리는 현상을 방지하는 효과 보유.
⑤ 데크재 상단부분과 또는 데크와 데크 간격사이로 체결되는 기존방식에서 보여지는 피스머리 부분 돌출현상이 없으므로 안전성이 높으며, 무(無)천공 체결로 인한 부식현상을 방지하도록 개선되어 내구성 높임.

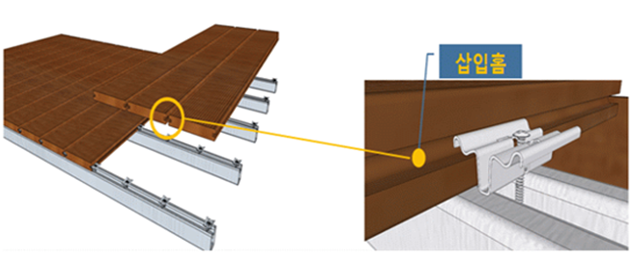

3) 데크측면 탄성연결클립 삽입홈 구조
[ 데크측면 연결클립 삽입홈 이미지 ]
① 데크측면에 탄성연결클립 날개부와 단단히 고정 체결되도록 홈 형성.
② 일정한 간격을 유지하여 제작되도록 일정한 깊이(10㎜) 홈으로 제작.
③ 탄성클립의 체결 설치 위치에서 절개홈의 수직방향에서 즉시 밀착되어 설치가 가능한 구조로 제작 -> 2중 보강역할.
④ 탄성클립 이동이 자유로와 원하는 위치에 정확히 체결 가능한 홈구조로 제작.

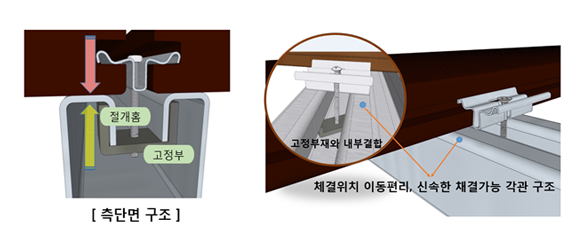

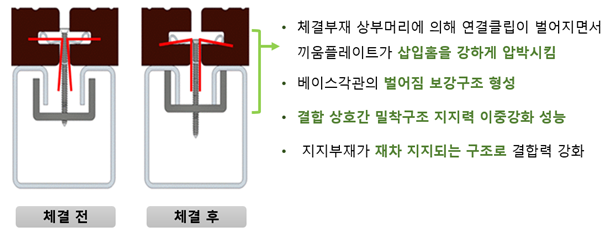

4) 보강구조 및 이중지지 강화
[ 이중지지 이미지 ]
① 연결클립이 체결이 완성될수록 견고히 상호간 밀착됨으로서 상부의 삽입홈과 하부의 베이스각관을 이중으로 지지되어 외부의 충격이나 변형으로부터 발생 될 수 있는 데크이탈이나 흔들림 현상으로 부터 방지시키는 효과가 탁월함.
② 지지부재가 베이스각관 강화플레이트와 절곡편 모두를 재차 지지함으로써 결합력이 한번 더 증대하는 효과가 있음.

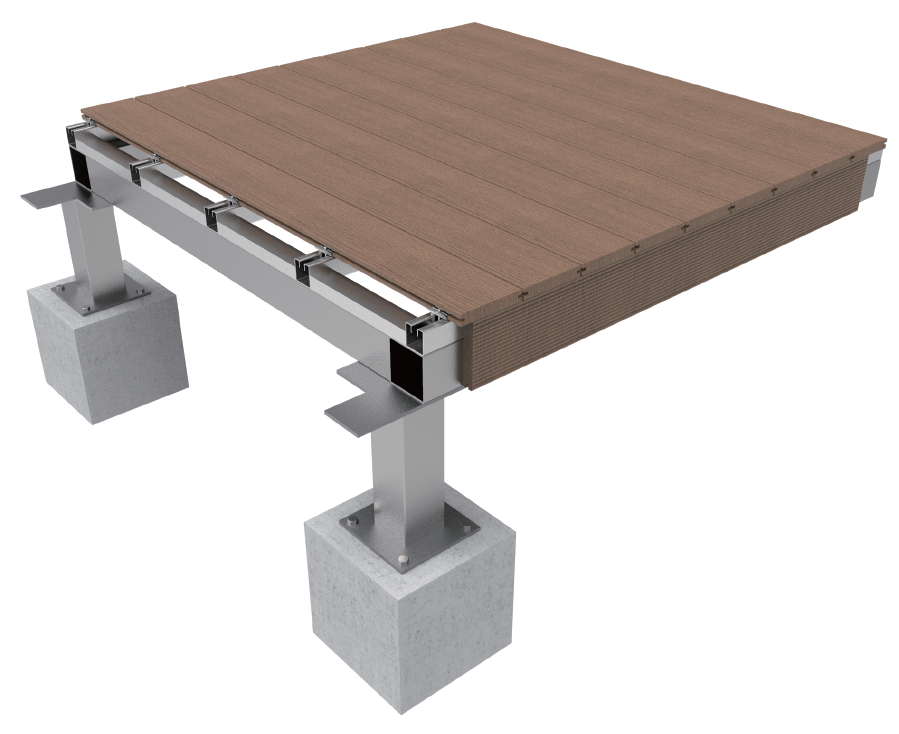

무(無)천공체결 클립형 데크로드
특허 제10-1769884호
우수발명품 제219-0932호

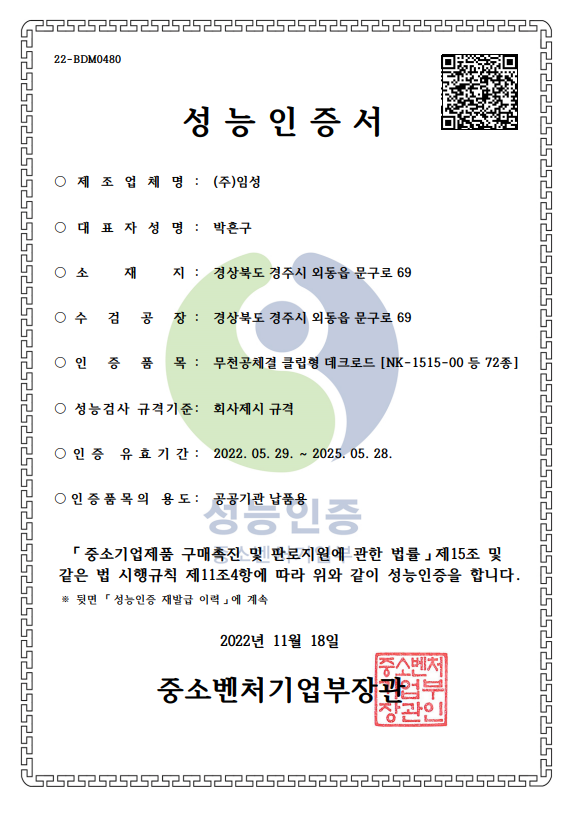

성능인증 19-AGM0308호
우수제품 2020083호
